Подбор циркуляционного насоса для теплого пола: расчет напора и производительности, установка и характеристики

Эффективность системы обогрева теплого пола во многом зависит от правильного выбора насоса для теплого пола. Этот компонент системы играет ключевую роль в обеспечении комфортного и равномерного распределения тепла по всей площади помещения. Насос не только помогает поддерживать оптимальную температуру в различных зонах дома, но и способствует эффективному использованию энергетических ресурсов, снижая затраты на отопление. Неправильный выбор или установка насоса могут привести к неравномерному нагреву пола, образованию холодных зон и, как следствие, к дискомфорту жильцов. Помимо этого, качественный насос способствует долговечности всей системы отопления, уменьшая износ труб и предотвращая их преждевременное повреждение.

Устройство водяного теплого пола

Водяной теплый пол представляет собой эффективную систему отопления, обеспечивающую комфорт и экономичность. Основные компоненты водяного теплого пола включают:

• Нагревательный котел: основной источник тепла, который нагревает воду для системы.
• Расширительный бак: компенсирует изменения объема воды при ее нагреве.
• Манометр: контролирует давление в системе.
• Коллектор: распределяет нагретую воду по контурам трубопроводов.
• Трубная разводка: система труб, уложенная под полом, через которую циркулирует теплоноситель.
• Терморегулятор: регулирует температуру в системе, обеспечивая комфортный микроклимат.

Эта стандартная схема часто используется при самостоятельном монтаже. И тут важно определить, нужен ли вам циркуляционный насос для теплого водяного пола.

Циркуляционный насос — это устройство, предназначенное для циркуляции жидкости в системах отопления или охлаждения. Оно используется для того, чтобы приводить в движение теплоноситель (обычно вода или гликольная смесь) по трубопроводам системы.

В помещениях площадью до 50 м², где трубопровод уложен под уклоном, можно обойтись без насоса, так как вода будет двигаться самотеком. Однако при отсутствии насоса теплообмен между нагретой водой и стяжкой пола будет неравномерным: в начале контура теплопередача будет высокой, а в конце — низкой, что приведет к неравномерному прогреву помещений. Поэтому в большинстве случаев рекомендуется установка циркуляционного насоса для обеспечения принудительной циркуляции теплоносителя.

Как выбрать насос для теплого пола?

При выборе насоса необходимо учитывать количество контуров и их длину. Длина одной петли не должна превышать 120 метров, чтобы избежать проблем с циркуляцией теплоносителя. Если длина контура превышает 120 метров, необходимо добавить дополнительный контур с отдельным насосом. На этапе планирования важно определить тип и параметры насосов, а также их оптимальное количество, чтобы обеспечить эффективную работу всей системы теплообмена. Для ручной установки подходят насосы, характеристики которых перечислены в этом разделе. Важно, чтобы они были компактными и легкими. При выборе модели следует учитывать не только производительность насоса, но и следующие факторы:

• тип ротора,
• модификация двигателя,
• наличие дополнительных функций,
• мощность и напор,
• напряжение питания.

Каждая из этих характеристик играет свою важную роль. Некоторые из них требуют точных расчетов, другие — нет. Помимо мощности напора и перекачиваемого объема, которые зависят от параметров конкретного теплого пола, необходимо учитывать конструктивные и эксплуатационные особенности насосов.

Существуют две основные модификации циркуляционных насосов:

1. С мокрым ротором. Они неприхотливы, компактны и работают тихо. Насосы с мокрым ротором обладают защитой от сухого хода, что снижает вероятность их поломок. Их функционал может быть дополнен опциями, такими как: таймер запуска двигателя, защита от перепадов напряжения, возможность автоматической регулировки параметров подачи воды. Эти насосы подойдут для зданий площадью до 300 м².
2. С сухим ротором. Рекомендуются для домов площадью более 300 м². Эти насосы обладают высоким КПД — они перекачивают большой объем теплоносителя при относительно низком потреблении энергии. Они обеспечивают равномерный прогрев полов в многоконтурной системе и не требовательны к качеству теплоносителя. Однако требуют регулярного обслуживания, громко работают и чувствительны к наличию взвешенных частиц и пыли.

Дополнительные советы по выбору насоса на теплый водяной пол

Дополнительные функции помогают оптимизировать расход энергоносителей и сэкономить на отоплении. Базовые модели с мокрым ротором обычно оснащены функцией переключения скорости прокачки теплоносителя. Это позволяет регулировать скорость циркуляционного насоса и адаптировать его работу к потребностям системы отопления. Также на рынке есть модели без смены рабочих режимов, но их применение достаточно ограничено.

Если вы хотите дополнительно сэкономить, рекомендуется выбирать насосы с двигателями на постоянных магнитах. Они потребляют меньше электроэнергии, хотя и стоят дороже. Поэтому для простых систем обогрева часто выбирают надежные и неприхотливые насосы с асинхронными двигателями. Для бытовых нужд производятся циркуляционные насосы для систем отопления, рассчитанные на 220 В. Однако при выборе важно проверить этот параметр, так как существуют модели, рассчитанные на 380 В, что может вызвать сложности с подключением.

Также актуален вопрос выбора бренда. Сегодня не стоит ориентироваться исключительно на авторитетные европейские и японские марки. Повышение качества китайской продукции, изменения в политике импорта и появление достойных отечественных аналогов расширили возможности покупателей и позволили сократить расходы на приобретение надежного оборудования.

Расчет напора для теплого пола

После окончательного выбора модели циркуляционного насоса для теплого пола с необходимыми функциями, важно определить его основные параметры — производительность и напор. Если не рассчитать точные значения напора и производительности, система теплого пола не будет работать эффективно, так как насос не сможет перекачивать нужное количество теплоносителя. Чтобы не ошибиться с выбором, и не купить циркуляционный насос для теплого пола малой мощности, нужно произвести расчёт напора:

Необходимый напор насоса обозначают символом — Н. Этот параметр определяют по формуле Н = (ПхL + ∑К) / (1000), где:

• П — сила гидравлического сопротивления выбранных для монтажа труб (значение указано в технической документации);
• L — суммарная протяженность контура, учитывающая длину всех коммуникаций;
• К — усредненный коэффициент учета оптимального запаса мощности насоса.

Сопротивление оказывает не только труба, но и арматура. Вместо усредненного коэффициента можно учитывать значение каждого элемента системы:

• вентиль — 17;
• смеситель — 17;
• каждая точка соединения — 12.

Полученное значение не должно быть максимальным для выбранной модели насоса. Для компенсации суммарных потерь давления необходим определенный запас. Оптимально, если значение напора будет соответствовать параметрам второго режима скорости насоса.

Расчёт производительности циркуляционного насоса

Выбор циркуляционного насоса для теплого пола играет ключевую роль в обеспечении эффективной работы системы. Этот параметр определяет, какой объем теплоносителя необходимо перекачивать насосом за единицу времени для обогрева помещений. При выборе насоса на теплый водяной пол важно учитывать мощность пола и скорость циркуляционного насоса, чтобы подобрать оптимальный насос для коллектора теплого пола. Насосы с терморегулятором могут регулировать скорость в зависимости от потребностей системы, что обеспечивает установку насоса на теплый пол с максимальной эффективностью и минимальным энергопотреблением.

Значение производительности вычисляют при помощи формулы Q = 0.86 х (P / (Тн - Тк)), где:

• P — номинальная тепловая мощность, необходимая для прогрева помещений;
• Тн — температура теплоносителя, циркулирующего из котла в систему;
• Тк — температура теплоносителя, поступающего в котел из контура обогрева.

При выполнении расчетов важно правильно выбрать значение P, поскольку оно отличается для разных климатических зон и отапливаемых объектов. Для умеренного климата актуальны следующие значения:

• здания с высокими теплопотерями — от 100 Вт/м²;
• частные дома — до 100 Вт/м²;
• квартиры в многоэтажках — около 70 Вт/м²;
• хорошо утепленные (энергоэффективные) объекты — 50 Вт/м².

Производительность часто путают с потребляемой мощностью. Эти параметры различны и следует учитывать их отдельно. Напор, производительность и потребляемая мощность тесно связаны: недостаточная мощность насоса может привести к его перегрузке и выходу из строя из-за излишнего потребления энергии. Если характеристики насоса с низким энергопотреблением указывают на высокие значения напора и производительности, необходимо внимательно оценить их достоверность и соответствие реальным условиям эксплуатации.

Выбор циркуляционного насоса при помощи калькулятора

Для быстрого подбора подходящего циркуляционного насоса для системы теплого пола рекомендуется использовать онлайн-калькулятор. Этот инструмент позволяет оперативно найти модель насоса, соответствующую требуемым параметрам. Достаточно ввести значения напора и производительности в соответствующие поля, и программа предложит оптимальные варианты.

 Основные шаги при использовании калькулятора для подбора насоса для теплого пола:

• Ввод данных о системе: Пользователь вносит информацию о типе системы (например, теплый пол), площади отапливаемого помещения, типе теплоносителя и требуемых температурных параметрах.
• Расчет тепловой нагрузки: Калькуляторы учитывают тепловые потери помещения и другие факторы для определения общей тепловой нагрузки, необходимой для эффективного отопления.
• Определение производительности насоса: На основе полученных данных калькулятор рассчитывает минимально необходимую производительность циркуляционного насоса, которая обеспечит достаточную циркуляцию теплоносителя по системе.
• Выбор подходящего насоса: На основе результатов расчета калькулятор предлагает наиболее подходящие модели насосов, учитывая их технические характеристики, такие как производительность, энергоэффективность, шумопоглощение и другие параметры.
• Оценка экономической эффективности: Калькулятор может также предложить информацию о затратах насоса и ожидаемых экономических выгодах в зависимости от выбранной модели.

Использование калькулятора для выбора циркуляционного насоса помогает минимизировать ошибки при подборе оборудования, обеспечивая оптимальную работу системы отопления и уменьшая расходы на эксплуатацию.

Характеристики циркуляционных насосов

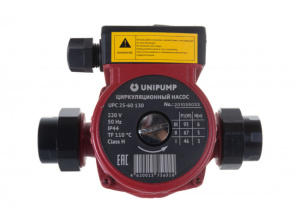

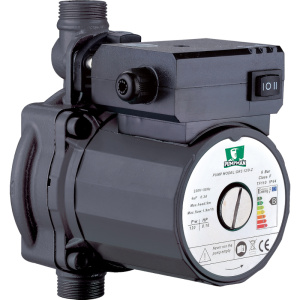

Помимо производительности и напора, при выборе циркуляционного насоса для теплого водяного пола важно учитывать и другие параметры, которые отражены в маркировке устройства. Маркировка состоит из буквенных обозначений и последующих за ними трех чисел:

• S М — наличие функций регулировки, позволяющих изменять рабочий режим
• UP — обозначение циркуляционного насоса (может встречаться и другое сочетание латинских букв, например BP — насос с терморегулятором);
• первое число — диаметр резьбы штуцера;
• второе число — предельное значение напора/создаваемого давления (дм);
• третье число — монтажные размеры корпуса (мм).

Кроме того, на корпусе любого циркуляционного насоса для теплого пола представлена дополнительная информация, которую следует учитывать:

• IP — уровень пыле- и влагозащиты корпуса (имеет значение при эксплуатации в неблагоприятных условиях — чем выше значение, тем лучше)
• Air — возможность запуска при наличии воздушных пробок;
• F — наличие на корпусе фланцевого соединения;
• BP/HP либо BP/BP — способ подключения (1 вариант — «гайка-резьба», 2 вариант — «гайка-гайка»);
• Е — плавная регулировка скорости, которую обеспечивает частотный преобразователь.

Если имеется обозначение AUTO, то у прибора ощутимо расширен функционал за счет интеграции автоматической системы управления. Это устройство автоматически адаптирует подачу и другие рабочие параметры.

Установка циркуляционного насоса - требования и рекомендации

Современные циркуляционные насосы надежно функционируют как на подаче, так и на обратке. Все необходимые нормы для выполнения монтажных работ подробно описаны в нормативном документе СНиП 2.04.05. Основное требование к установке любой модели циркуляционного насоса в систему коммуникаций — его ротор должен быть расположен горизонтально, так как вертикальное положение снижает производительность насоса примерно на 30%. При выполнении монтажа также следует учитывать:

• Оптимальное место установки — между трехходовым клапаном и коллектором.
• Если в системе присутствует смесительный узел, насос следует устанавливать после него.
• Обеспечьте свободный доступ к корпусу насоса.
• Рекомендуется установить насос на байпасе, оснащенном шаровыми кранами. Такая конфигурация позволяет проводить обслуживание, диагностику, ремонт и замену при работающей системе отопления дома.

После выбора места для установки следует выполнить монтаж циркуляционного насоса в следующем порядке:

1. Установите крановый узел с учетом направления потока и оборудуйте насос фильтр-грязевиком. Установите по одному отсекающему шаровому крану с каждой стороны корпуса насоса. При сборке обвязочного узла следите за тем, чтобы при затяжке гаек насос не подвергался избыточному напряжению.
2. Проверьте, что ротор насоса установлен горизонтально, чтобы минимизировать риск образования воздушных пробок и снижения производительности. Положение клеммной коробки также имеет значение — ее необходимо разместить так, чтобы исключить возможность замыкания внизу корпуса.

3. Для развоздушивания установите специальный вентиль в самой высокой точке байпаса.
4. Подключите насос к сети таким образом, чтобы кабель не касался трубопровода или корпуса насоса.
5. После сборки системы заполните ее водой, выпустите воздух через центральный винт на крышке насоса и проведите пробный запуск.

Во время проверки работы системы насос необходимо временно перевести в максимальный скоростной режим. Важно помнить, что проверка «на сухую» строго запрещена.
