Подбор биметаллического радиатора для квартиры и дома: расчет секций, конструкция и технология установки

При выборе радиаторов для монтажа системы водяного отопления важно учитывать их характеристики и грамотно произвести расчет. Это поможет обеспечить эффективную теплоотдачу и продлить срок службы всей системы. Одними из самых востребованных на сегодняшний день являются биметаллические радиаторы — они выделяются не только современным дизайном, но и надежностью в эксплуатации.

Чтобы правильно определить, какие биметаллические радиаторы лучше для конкретного помещения, нужно учитывать их теплотехнические характеристики и потребности в обогреве. Рассмотрим основные параметры и конструктивные особенности биметаллических радиаторов, чтобы выбрать оптимальное решение для вашего дома.

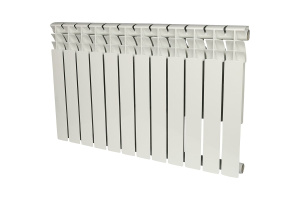

Конструкция биметаллических радиаторов

Устройство биметаллического радиатора основано на сочетании прочных материалов и продуманной конструкции. Из чего состоит биметаллический радиатор? В центре системы находится коллектор, представляющий собой каркас из горизонтальных стальных труб, которые связаны вертикальными каналами. По этой сети циркулирует теплоноситель, обеспечивая равномерное распределение тепла по всему радиатору. Стальные трубы чаще всего изготовлены из обычной или нержавеющей стали, которая обладает высокой устойчивостью к коррозии и долговечностью.

Снаружи коллектор покрыт алюминиевой оболочкой, что повышает эффективность теплообмена. Если рассмотреть, как устроен биметаллический радиатор отопления в разрезе, становится ясно, что алюминиевые внешние панели состоят из продольных ребер и поперечных пластин. Эта конструкция значительно увеличивает площадь поверхности, способствуя максимальной теплоотдаче.

Кроме того, важным фактором при выборе биметаллических радиаторов является способ подключения. Они могут подключаться сбоку, снизу или по диагонали, что позволяет выбрать оптимальный вариант в зависимости от конфигурации системы отопления.

Виды биметаллических радиаторов

Биметаллические радиаторы отопления бывают монолитными и секционными. Они различаются не только по конструкции, но и по сроку службы и уровню теплоотдачи. Секционные радиаторы более капризны в эксплуатации, так как в местах соединений отдельных элементов со временем могут образовываться протечки и дефекты. Вследствие этого разница в сроке службы может быть значительной:

• секционные — до 30 лет;
• монолитные — до 50 лет.

В продаже можно встретить бюджетные секционные радиаторы, срок службы которых не превышает 10 лет. Причина их низкой долговечности — недостаточная защита алюминиевого кожуха от контакта с теплоносителем. В таких моделях стальную сердцевину имеют только вертикальные каналы, тогда как остальные элементы корпуса выполнены из алюминия.

Для сборки секционных радиаторов обычно используют от 4 до 16 элементов. Главное преимущество этих отопительных приборов — возможность добавлять или убирать секции в процессе эксплуатации. При наличии минимальных практических навыков секции биметаллических радиаторов можно убрать или соединить самостоятельно, без привлечения специалистов.

Монолитные модификации, благодаря своей конструкции, выдерживают более высокие нагрузки, способны противостоять серьезным гидравлическим ударам и служат почти в 2 раза дольше секционных аналогов. Эти преимущества обеспечиваются цельной конструкцией стального коллектора, не имеющего резьбовых соединений. Условные недостатки монолитных радиаторов — более высокая стоимость и невозможность увеличить площадь теплоотдачи путем добавления новых секций.

Размеры биметаллических радиаторов

При выборе биметаллического отопительного прибора одной из ключевых характеристик, на которую следует обратить внимание, являются его размеры. Важно учитывать несколько параметров, которые влияют на производительность и удобство монтажа устройства. Основные параметры включают:

• ширина (суммарную ширину батареи вычисляют по количеству секций, умножая это число на стандартный размер) — 80 мм;
• глубина — 80–100 мм;
• высота определяется межосевым расстоянием, которое может варьироваться от 200 до 800 мм.

Эти показатели важны не только для того, чтобы радиатор физически поместился в выбранное место, но и для обеспечения достаточной теплоотдачи. Чем больше радиатор, тем выше его теплоотдача, что означает, что он сможет быстрее прогревать помещение. Однако стоит учитывать, что увеличение размеров радиатора может усложнить установку, особенно в ограниченных пространствах, таких как ниши под окнами.

Производители

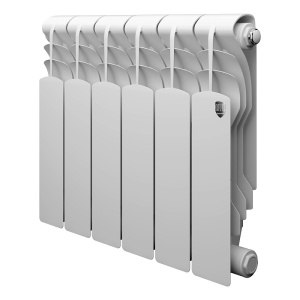

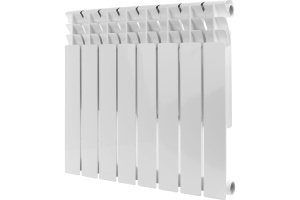

На нашем рынке биметаллические отопительные приборы в основном представлены продукцией европейских, китайских, турецких и отечественных производителей. Хорошо зарекомендовала себя продукция брендов Royal Thermo и Rommer. Батареи Royal Thermo — это качественные российские биметаллические радиаторы, которые изготавливаются во Владимире на оборудовании из Италии, Швейцарии, Германии и Испании. Секции Rommer производятся в Китае. Оба варианта представляют собой отличную альтернативу более дорогим европейским аналогам.

Сравнение типов радиаторов по характеристикам

Для правильного выбора радиатора важно учитывать ключевые характеристики, такие как предельно допустимая температура теплоносителя, его состав, теплоотдача и максимальное рабочее давление. В таблице ниже представлены данные для биметаллических, чугунных, стальных и алюминиевых радиаторов. Эти параметры помогут вам быстро сопоставить варианты и выбрать оптимальный радиатор для конкретных условий эксплуатации вашего дома.

Тип радиатора	Предельно допустимая температура теплоносителя (°С)	Состав теплоносителя	Теплоотдача одной секции (Вт)	Максимальное рабочее давление (МПа)	Особенности
Биметалл	135	Вода с добавлением антифриза	136–204	4.0	Высокая прочность, устойчивость к коррозии и перепадам давления
Чугун	110	Вода	140–160	1.0	Долговечные, тяжелые, медленно нагреваются и остывают
Сталь	100	Антифриз с присадками или вода (pH ≥7)	100–120	1.2	Легкие, доступные по цене, склонны к коррозии
Алюминий	120	Вода	139–183	2.5	Высокая теплоотдача, легкие, но менее устойчивы к перепадам давления и коррозии

Как рассчитать количество секций на комнату

Для правильного расчета количества секций биметаллического радиатора необходимо учитывать несколько ключевых параметров, таких как теплоотдача одной секции, ее размер и мощность. Эти данные помогают точно определить, сколько секций потребуется для обогрева конкретной площади.

Теплоотдача одной секции биметаллического радиатора обычно составляет от 136 до 204 Вт, в зависимости от модели и размера секции. Для радиаторов высотой 500 мм, которые являются одними из самых популярных, теплоотдача одной секции может достигать 190–204 Вт. Эти показатели указывают на то, что такие радиаторы эффективны при стандартных высотах потолков (2,7 м) и нормальных условиях эксплуатации.

Размер секции биметаллического радиатора также важен при планировании системы отопления. Стандартная ширина одной секции составляет примерно 80 мм, а высота может варьироваться, но часто используется радиатор высотой 500 мм. Например, если у вас радиатор с 10 секциями, его длина будет около 800 мм, что нужно учитывать при выборе места установки.

Для расчета необходимого количества секций биметаллического радиатора по площади помещения можно воспользоваться базовой формулой - N = S × 100 / P, где:

• S — площадь обогреваемого помещения (м²),

• P — номинальная теплоотдача одной секции (Вт),

• N — необходимое количество секций.

Например, для помещения площадью 20 м² с одной наружной стеной и одним окном требуется около 2000 Вт (20 м² × 100 Вт/м²). Если теплоотдача одной секции составляет 200 Вт, то для обогрева помещения потребуется 10 секций радиатора.

Мощность одной секции биметаллического радиатора в кВт (киловатт) рассчитывается исходя из теплоотдачи. Обычно 1 секция биметаллического радиатора высотой 500 мм имеет мощность около 0,2 кВт. Таким образом, радиатор с 8 секциями будет иметь общую мощность 1,6 кВт, а с 10 секциями — 2 кВт.

Также стоит учитывать такие параметры, как:

• Объем одной секции биметаллического радиатора — это количество воды, необходимое для наполнения радиатора. В среднем, объем секции радиатора высотой 500 мм составляет 0,2–0,3 литра.

• Вес одной секции — примерно 1,5–2 кг в зависимости от производителя.

Для более точных расчетов рекомендуется учитывать:

• общий объем обогреваемого воздуха;

• климатические особенности региона;

• поправочный коэффициент для угловых и торцевых квартир;

• толщину и материал стен;

• наличие входных дверей;

• тип здания (частный дом или квартира);

• площадь остекления

Учитывая все эти факторы, вы сможете получить более точный результат. Сначала выполните расчёт по базовой формуле, а затем скорректируйте его с учетом специфики помещения и условий эксплуатации. Это позволит избежать возможных ошибок и обеспечить оптимальный уровень тепла в комнате.

КПД биметаллических радиаторов

Реальная теплоотдача биметаллических радиаторов может отличаться от расчетной, поэтому при проектировании системы отопления следует учитывать поправки. КПД радиаторов частично зависит от способа подключения к трубам:

• Диагональное подключение (ввод сверху/вывод снизу) — 100%;
• Одностороннее подключение (ввод сверху/вывод снизу) — 97%;
• Нижнее двухстороннее подключение (ввод и вывод снизу) — 88%;
• Диагональное подключение (ввод снизу/вывод сверху) — 80%;
• Одностороннее подключение (ввод снизу/вывод сверху) — 78%.

Для получения точных данных сначала вычислите, сколько кВт мощность секций подключенного радиатора, а затем умножьте это значение на его КПД. Использование этой поправки позволит определить фактическую производительность биметаллических радиаторов.

Эффективность различных способов подключения может варьироваться в зависимости от конкретного типа радиатора и системы отопления. Точные коэффициенты КПД могут изменяться в зависимости от конструктивных особенностей радиаторов и особенностей системы отопления. Всегда лучше сверяться с технической документацией конкретной модели радиатора или проконсультироваться с профессионалом для получения наиболее точных данных.

Технология установки биметаллических радиаторов

Установка биметаллических радиаторов возможна как на однотрубных, так и на двухтрубных системах отопления. Рекомендуется использовать методы монтажа, которые позволяют быстро отсоединять батареи от системы без необходимости резки труб. Независимо от выбранной схемы подключения, следует придерживаться следующих рекомендаций:

• Для герметизации соединений оптимально использовать фум-ленту с дополнительным слоем льняной пакли, предварительно промазанной герметиком.
• Избегайте перекосов батарей, так как они могут привести к образованию трудноудаляемых воздушных пробок.
• Установите запорные краны как на входе, так и на выходе, чтобы упростить обслуживание системы.
• При подключении секций к трубам не прилагайте излишних усилий, так как резьба у биметаллических радиаторов может не выдержать высоких нагрузок.
• Установите воздухоотводчики, чтобы предотвратить образование газов при контакте теплоносителя с коллекторным материалом.
• Для подвешивания радиаторов используйте кронштейны с запасом прочности. Для радиаторов длиной 700–1500 мм и межосевым расстоянием 500 мм потребуется до 4 крепежных элементов.
• При выборе схемы подключения учитывайте её влияние на производительность. Наиболее эффективной является диагональная схема, а для одностороннего подключения рекомендуется использовать верхнее и нижнее подсоединение.
• Перед резкой труб для подсоединения учитывайте длину биметаллического радиатора, чтобы избежать подгонок и перекосов.
• Чтобы не нарушать конвекцию и обеспечить прогрев наружных стен, рекомендуется отказаться от установки отражающих экранов.
• Нижнее подключение следует использовать для схем одностороннего монтажа и соблюдать соответствующую технологию.
• При одностороннем подключении есть ограничения: максимальное количество секций в отопительном радиаторе не должно превышать 12, а суммарная длина секций — 1000 мм.
• Согласно СНиП, расстояние до ближайших поверхностей должно быть не менее 25 мм до стены, 100 мм до пола и 100 мм до подоконника.

Для подключения радиаторов потребуется приобрести комплекты, включающие переходники, краны, заглушки и клапаны (термостатические и запорные). Дюймовые секции биметаллического радиатора подключаются к трубам в зависимости от их материала:

• ½ дюйма — сталь;
• ¾ дюйма — металлопластик или сшитый полиэтилен (16 мм) и пропилен (20 мм).

Чтобы избежать ошибок при выборе комплектующих и сэкономить время, рекомендуется сразу приобрести готовые комплекты в количестве, соответствующем числу батарей в доме. Процедура монтажа и подключения состоит из 7 основных этапов:

1. Промойте радиаторы без использования моющих средств.
2. Разметьте стены под крепежные элементы с учетом нормативов СНиП и установите кронштейны.
3. Подготовьте батарею к подключению, прикрутив краны и клапаны с помощью переходников согласно выбранной схеме.
4. Повесьте подготовленные секции на крепежные кронштейны.
5. Подсоедините радиатор к подаче и обратке.
6. Плавно откройте вентили, чтобы избежать риска гидроудара.
7. Проверьте работу системы, убедитесь в отсутствии протечек и при необходимости стравите воздух.

При подключении к вертикальной однотрубной разводке рекомендуется дополнительно установить байпасы, что позволит самостоятельно отключать батареи без согласования с соседями.

Особенности выбора радиаторов для квартир и домов

При выборе радиаторов важно учитывать не только теплоотдачу, долговечность и размеры, но и условия эксплуатации. В многоквартирных домах, где теплоноситель подается под высоким давлением и температурой, предпочтение следует отдавать монолитным радиаторам. Они обеспечивают высокую надежность и устойчивость к высоким давлениям и температурам.

Для частных домов, где нет централизованного отопления, идеальным вариантом будут качественные биметаллические радиаторы секционного типа. Они способны выдерживать значительные эксплуатационные нагрузки и имеют долгий срок службы, который может достигать 25–30 лет. Такие радиаторы также подойдут для квартир с автономным отоплением, обеспечивая эффективное и надежное отопление.
